TERMOGRAFIA

L’ispezione termografica è una tecnica di manutenzione non distruttiva che permette di individuare le anomalie per mezzo di una videocamera a infrarossi. L’ispezione termografica riveste un’importante ruolo in una corretta strategia manutentiva. L’efficacia del metodo offre vantaggi economici notevoli in quanto contribuisce ad assicurare il conseguimento della funzionalità del sistema oltre a verificare l’integrità del sistema stesso.  Grazie a ispezioni regolari (si consigliano n.2 interventi per anno) si aumenta l’efficienza degli impianti, si individuano in modo rapido gli interventi manutentivi e si aumenta la sicurezza.



Il servizio che intendiamo proporre è così articolato:

1.  ispezione con ricerca dei punti critici

2.  analisi termica dei punti critici e quantificazione dei difetti

3.  certificazione dei componenti difettosi tramite foto a colori con indicazioni del punto malato e del grado di surriscaldamento, grado o livello di pericolo del guasto e intervento di manutenzione consigliata per la riparazione

4.  relazione tecnica conclusiva con l’indicazione dei guasti di minore entità, le schede di certificazione dei guasti più gravi, la situazione generale degli impianti (verrà fornita una copia in carta e su CD-ROM).





SETTORI

ELETTROTECNICA

ELETTRONICA

MECCANICA

IDRAULICA / IMPIANTI TERMICI / IMPIANTI CHIMICI E PETROLCHIMICI

SIDERURGIA

AMBIENTE

EDILIZIA

AGRICOLTURA






IMPIANTI ELETTRICI

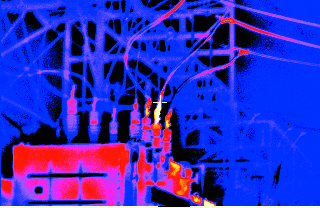

CABINA ALTA TENSIONE



TRASFORMATORE MEDIA TENSIONE

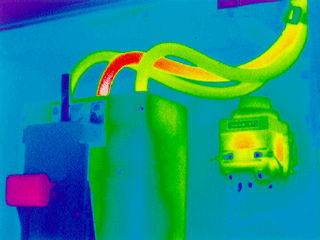

La verifica termografica agli impianti elettrici consente di identificare le anomalie causate dall’azione tra corrente e resistenza. I punti caldi all’interno dei circuiti elettrici sono dovuti a collegamenti allentati, ossidati o al mal funzionamento dell’apparecchiatura.

I componenti da sottoporre a controllo sono le linee elettriche aeree e in cavo, i trasformatori , i condensatori, gli interruttori di protezione o sezionamento, le blindo di forza motrice, i quadri di media e bassa tensione, i quadri di controllo motori e i motori.



VANTAGGI PRINCIPALI

·      Prevenire scoppi e incendi

·      Prevenire black-out

·      Monitorare di tutte le connessioni

·      Verificare condizioni di contatto sui sezionatori

·      Evitare fermi di produzione

Inizio pagina




IMPIANTI ELETTRONICI

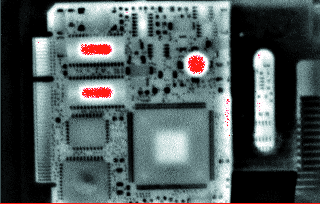

MISURA TEMPERATURA COMPONENTI

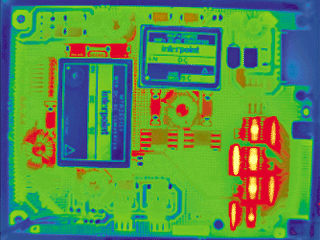

PUNTI CRITICI IN FASE DI PROGETTAZIONE

La verifica termografica delle schede elettroniche consente di identificare i punti caldi all’interno dei circuiti e intervenire per potenziare il raffreddamento sia in fase di progettazione che in fase di funzionamento.

Inizio pagina






MECCANICA





CUSCINETTO DIFETTOSO SULL’ALBERO

DI UNA POMPA







CUSCINETTO DEL MOTORE DIFETTOSO

La verifica termografica in meccanica consente di controllare gli elementi con un movimento rotatorio come i cuscinetti in tutti i tipi di utilizzo, spazzole di alimentazione all’interno dei motori, ingranaggi, alberi, cinghie trapezoidali o catene, compressori d’aria o centraline oleodinamiche, frizioni, ecc. . Il livello eccessivo di calore può essere prodotto da cuscinetti difettosi, lubrificazione insufficiente, disassamento, uso scorretto, normale usura.



VANTAGGI PRINCIPALI

·      Prevenire di guasti causati da usura

·      Ridurre i fermi macchina

·      Verificare funzionamento in caso di progettazione e collaudo prototipi.

 Inizio pagina






 IDRAULICA -IMPIANTI TERMICI - IMPIANTI CHIMICI E PETROLCHIMICI

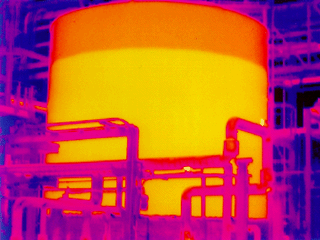

 CONTROLLO COIBENTAZIONI

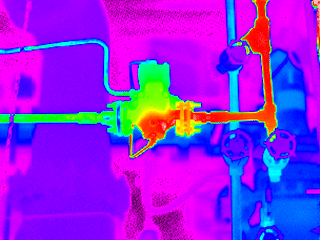

MAPPATURA TERMICA TUBAZIONE

CORROSIONE TUBAZIONI

 PERDITA TUBAZIONI ACQUA CALDA

TUBI RISCALDAMENTO SOTTOPAVIMENTO



La verifica termografica in idraulica è efficace per individuare perdite, tubazioni occluse, difetti del sistema di isolamento, punti di corrosione, scarichi di condensa difettosi in impianti a vapore.



VANTAGGI PRINCIPALI

·      Individuazione di perdite in modo preciso

·      Manutenzione mirata

·      Riduzione fermi impianto

Inizio pagina




SIDERURGIA

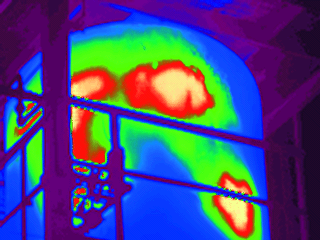

MANTELLO DEL FORNO RIVELAZIONE CONSUMO O

RIVELAZIONE CONSUMO O CADUTA DI REFRATTARIO

DISTACCO REFRATTARIO



La verifica termografica in siderurgia permette la verifica a distanza delle condizioni di usura del refrattario sia interno che esterno nei forni, fornaci continue e discontinue, essiccatoi, serbatoi a caldo, generatori di calore e di vapore, ecc.



VANTAGGI PRINCIPALI

·      Efficienza impianti di riscaldamento industriali

·      Manutenzione mirata

·      Riduzione fermi impianto

·      Risparmio energetico

·      Uniformità termica di processo

·      Prevenzione incendi.

Inizio pagina




AMBIENTE

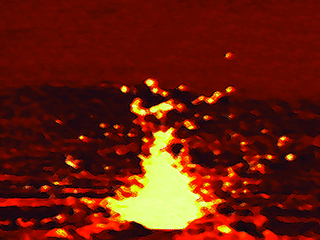

ISPEZIONE VULCANI

CENSIMENTO DELLA FAUNA

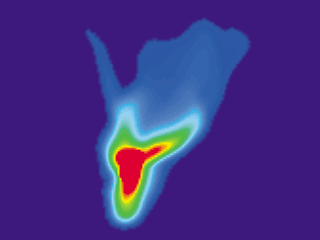

RILIEVO FOCOLAI NASCOSTI



Inizio pagina




EDILIZIA

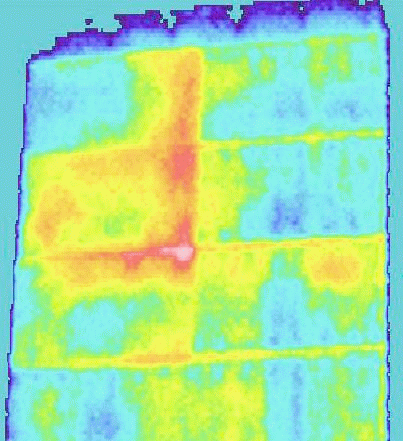

ISOLAMENTO TERMICO EDIFICI



PONTE TERMICO

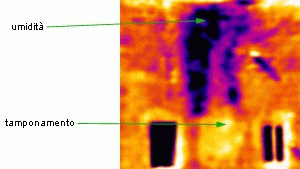

PUNTI DI UMIDITA’ E TAMPONAMENTI



La verifica termografica nell’edilizia viene impiegata per individuare le dispersioni termiche, punti termici, guasti sulle coperture con infiltrazioni d’acqua, punti di umidità, individuazione di elementi architettonici eliminati con tamponamenti e non più visibili perchè nascosti da intonaci, ecc.



VANTAGGI PRINCIPALI

·      Risparmio energetico

·      Riduzione deterioramento strutture

·      Protezione materiali e attrezzature stoccati nelle strutture.



Inizio pagina




 AGRICOLTURA

VERIFICA STRESS IDRICO COLTURE



Inizio pagina
